前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀变频可控硅调压器为机械制造全过程式变频可控硅调压器，其主成如图甲如下图所示如下图所示。I号喷油阀变频可控硅调压器主要的由控制件、飞球、变频可控硅调压板弹簧、齿轮变速箱区域和使用区域等主成。I号喷油阀变频可控硅调压器的控制件为存在60°。锥面的控制盘。在控制盘的后侧有三个沿径向的半环形凹型。控制盘压紧在控制轴套上而和连接成合二为一，第二步用半圆键和拧紧螺母使其和喷油阀的凸轮轴轴相互。

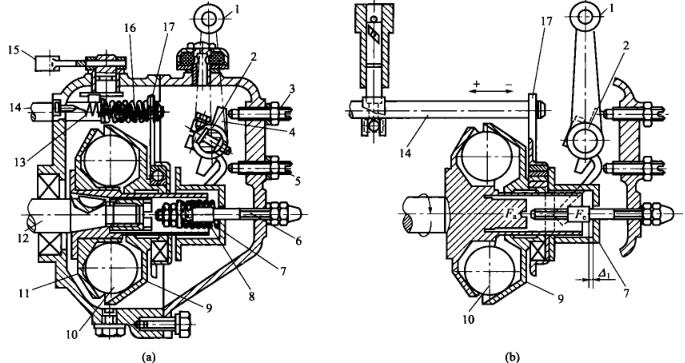

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  几个外径为25.4mm的飞球放置到控制盘的凹罐内，随控制盘我们一起翻转。飞球同外侧为与轴网成45°锥面的扭力盘，扭力盘滑套在控制轴套上。事情时飞球的抽滤力效应在扭力盘上，其轴径分力Fa.将使扭力盘沿轴径向下。套装搭配在扭力盘.上的向下滚针轴承和机械传动装置板也不断活动式。机械传动装置板上面套在喷油拉杠上，因而喷油拉杠也不断活动式，然而变化喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
